دستگاههای قابل استفاده:
این ماژول عمدتاً در سرورهای Blade Cisco UCS B-Series استفاده میشود، به خصوص:
- Cisco UCS B200 M3
- Cisco UCS B200 M4
- Cisco UCS B200 M5
- Cisco UCS B200 M6
- Cisco UCS B440 M2
- و سایر مدلهای سرورهای Blade از سری Cisco UCS B-Series که دارای اسلات MLOM هستند.
نکته مهم: این ماژول باید با شاسی Cisco UCS 6200 یا 6300 و یا سوئیچهای سری Nexus که از 40G پشتیبانی میکنند، کار کند.
🔧 مشخصات فنی:
- نوع: MLOM (Mezzanine LAN on Motherboard)
- سرعت: 40 Gigabit Ethernet
- نوع ارتباطی: Converged Network Adapter (CNA)
- پروتکلها: Ethernet, FCoE, iSCSI, FIP, DCB
- پورتها: 1 عدد پورت QSFP+
- مناسب برای محیطهای Data Center Bridging (DCB) و Converged Fabrics
🔄 جایگزینی و توسعه:
- این ماژول میتواند جایگزین ماژولهای قدیمیتر مثل VIC 1225 شود.
- میتواند با ماژولهای دیگری مثل UCSB-MLOM-40G-02= (نسخه جدیدتر) یا Cisco VIC 13xx/14xx مقایسه شود.
📌 نکات مهم:
- این ماژول فقط در سرورهای Blade Cisco UCS B-series که دارای اسلات MLOM هستند، قابل استفاده است.
- برای استفاده از تمام قابلیتهای آن (مثل FCoE)، باید زیرساخت شبکه (مانند سوئیچها) از Converged Enhanced Ethernet (CEE) و DCB پشتیبانی کند.
- این ماژول معمولاً با سیستم مدیریت Cisco UCS Manager مدیریت میشود.

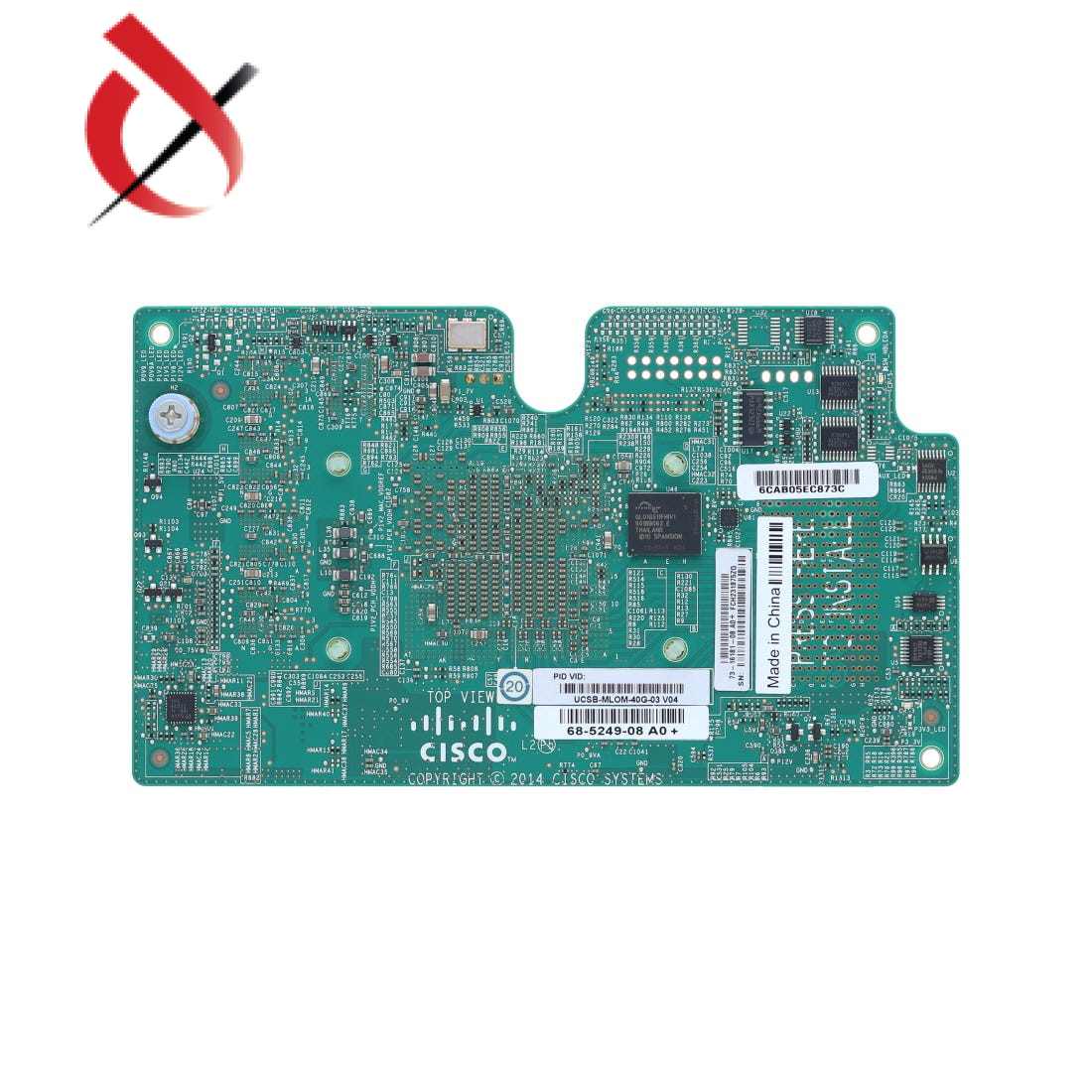

Cisco UCS VIC 1340. Internal. Connectivity technology: Wired, Host interface: PCI Express, Interface: Fiber. Maximum data transfer rate: 40000 Mbit/s
Superior Flexibility and Network Performance
The Cisco UCS Virtual Interface Card (VIC) 1340 is a 2-port, 40 Gigabit Ethernet, Fibre Channel over Ethernet (FCoE)-capable modular LAN on motherboard (mLOM) mezzanine adapter. This innovation is designed exclusively for the B200 M3 and M4 generation of Cisco UCS B-Series Blade Servers.
ویژگی ها و توانایی ها:
قابلیت تعریف، ایجاد و استفاده از رابطها بر اساس تقاضا، یک زیرساخت سرور بدون وضعیت و چابک را فراهم میکند. شخصیت کارت به صورت پویا در زمان بوت با استفاده از پروفایل سرویس مرتبط با سرور تعیین میشود. پروفایل سرویس برای تعیین تعداد رابطهای PCIe، نوع آنها (vNIC یا vHBA)، هویت (آدرس MAC) و نام جهانی (WWN)، سیاست failover، پهنای باند و کیفیت خدمات (QoS) استفاده میشود.
ویژگیهای مرکز داده نسل بعدی:
موتور طبقهبندی سختافزار، پشتیبانی از الزامات پیشرفته مرکز داده را فراهم میکند. این موارد عبارتند از:
– تخلیه بار شبکه بدون وضعیت برای شبکه محلی مجازی توسعهپذیر (VXLAN) و مجازیسازی شبکه با استفاده از کپسولهسازی مسیریابی عمومی (NVGRE)
– ویژگیهای کم تأخیر کارت شبکه فضای کاربری سیسکو (usNIC)
– پروتکل پهنای باند بالا RDMA روی اترنت همگرا (RoCE)
– برنامههای بهینهسازی عملکرد مانند صف ماشین مجازی (VMQ)، کیت توسعه صفحه داده اینتل (DPDK) و Netflow
VXLAN
VXLAN شبکههای همپوشان را برای ماشینهای مجازی (VM) فعال میکند و به آنها اجازه میدهد تا بین میزبانها در داخل یا بین مراکز داده شما ارتباط برقرار کنند یا حرکت کنند. این فناوری فریمهای لایه ۲ را در بستههای UDP لایه ۳ کپسوله میکند و باعث میشود کل زیرساخت به عنوان یک شبکه محلی لایه ۲ ظاهر شود.
NVGRE
NVGRE یک فناوری مجازیسازی شبکه است که تلاش میکند مشکلات مقیاسپذیری مرتبط با استقرارهای بزرگ محاسبات ابری را کاهش دهد. این فناوری از کپسولهسازی مسیریابی عمومی (GRE) برای تونل کردن بستههای لایه ۲ روی شبکههای لایه ۳ استفاده میکند.
usNIC
کارت شبکه فضای کاربری، عملکرد برنامههای نرمافزاری را که از رابط عبور پیام (MPI) به جای سوکتها یا سایر APIهای ارتباطی استفاده میکنند، بهبود میبخشد. این کار را از طریق دور زدن هسته سیستم عامل هنگام ارسال و دریافت بستههای شبکه انجام میدهد. برنامهها مستقیماً با Cisco UCS VIC تعامل دارند که عملکرد شبکه برنامه محاسباتی با کارایی بالا را بهبود میبخشد.
RoCE
RoCE یک پروتکل با پهنای باند بالا و تأخیر کم است که نسبت به TCP/IP سنتی، استفاده از CPU کمتری دارد. این پروتکل برای محیطهای HPC و SMB Direct مایکروسافت (ویندوز سرور 2012/R2) طراحی شده است.
VMQ
صف ماشین مجازی یک فناوری مجازیسازی سختافزاری برای انتقال کارآمد ترافیک شبکه به یک سیستم عامل میزبان مجازی است. از DMA برای انتقال تمام فریمهای ورودی که باید به یک صف دریافت هدایت شوند به بافرهای دریافتی که برای آن صف اختصاص داده شدهاند، استفاده میکند.
DPDK
DPDK برای پردازش سریع بستهها در پردازندههای Intel® Xeon® طراحی شده است. این مجموعه ای از کتابخانه های نرم افزاری است که عملکرد پردازش بسته ها را برای برنامه های کاربردی پر تقاضا که معمولاً در شبکه های مخابراتی و ارائه دهندگان خدمات یافت می شوند، بهبود می بخشد.
NetFlow
NetFlow به طور موثر مجموعه ای کلیدی از خدمات را برای برنامه های IP ارائه می دهد، از جمله حسابداری ترافیک شبکه، صورتحساب شبکه مبتنی بر استفاده، برنامه ریزی شبکه، امنیت و قابلیت های نظارت بر شبکه، مانند انکار سرویس (DoS). NetFlow اطلاعات ارزشمندی در مورد کاربران و برنامه های شبکه، زمان های اوج استفاده و مسیریابی ترافیک ارائه می دهد. سیسکو NetFlow را اختراع کرد و پیشرو در فناوری جریان ترافیک IP است.
مشخصات فیزیکی :
| brand_ice | CISCO |
|---|---|
| Co2 Savings | 0 |
| Internal | Yes |
| Component for | Server |
| Connectivity technology | Wired |
| Host interface | PCI Express |
| Interface | Fiber |
| Data transfer rate (max) | 40 Gbp/s |
| Networking standards | IEEE 802.1Qaz, IEEE 802.1Qbb, IEEE 802.1p, IEEE 802.3ae, IEEE 802.3x |
| Power consumption (typical) | 12 W |
| Operating temperature (T-T) | 10 – 35 °C |
| Width | 93 mm |
| Depth | 184 mm |
