مشخصات عمومی محصول:
برای بررسی دقیقتر، باید به جزئیات فنی آن پرداخت. در ادامه به بررسی احتمالی ویژگیها و کاربردهای این ماژول میپردازیم:
1. نوع ماژول:
- E-100BTX-FX-04(SM) یک ماژول Fast Ethernet است که از استاندارد IEEE 802.3u پشتیبانی میکند.
- این ماژول معمولاً برای شبکههای با سرعت 100 مگابیت بر ثانیه (Fast Ethernet) طراحی شده است.
2. مدل فیبر نوری:
- حرف SM در نام محصول نشاندهنده این است که این ماژول برای فیبر نوری Single Mode طراحی شده است.
- فیبرهای Single Mode برای انتقال داده در فواصل طولانیتر (معمولاً تا 20 کیلومتر یا بیشتر) استفاده میشوند.
3. طول موج عملیاتی:
- ماژولهای Fast Ethernet معمولاً در طول موجهای 1310 نانومتر یا 1550 نانومتر کار میکنند.
- این طول موجها برای انتقال داده در فیبرهای Single Mode مناسب هستند.
4. کانکتور:
- این ماژول از کانکتور SC استفاده میکند که رایجترین نوع کانکتورها برای فیبر نوری هستند.
5. کاربردها:
- اتصال شبکههای محلی (LAN): این ماژول میتواند برای اتصال دستگاههای مختلف در شبکههای محلی استفاده شود.
- تبدیل مدیا: این ماژول میتواند به عنوان یک Media Converter عمل کند و سیگنالهای الکتریکی (Ethernet) را به سیگنالهای نوری تبدیل کند.
- انتقال داده در فواصل طولانی: با استفاده از فیبر نوری Single Mode، این ماژول میتواند داده را در فواصل طولانی منتقل کند.
6. مزایا:
- سرعت بالا: پشتیبانی از سرعت 100 مگابیت بر ثانیه.
- فاصله طولانی: قابلیت انتقال داده در فواصل طولانی با استفاده از فیبر Single Mode.
- سازگاری: سازگار با استانداردهای IEEE و دستگاههای شبکهای مختلف.
7. مشخصات فنی احتمالی:
- سرعت انتقال داده: 100 Mbps
- فاصله انتقال: تا 20 کیلومتر (بسته به نوع فیبر و شرایط محیطی)
- طول موج: 1310 نانومتر یا 1550 نانومتر
- کانکتور: SC یا LC
- نوع فیبر: Single Mode
- دمای کاری: معمولاً بین 0 تا 70 درجه سانتیگراد
8. موارد استفاده:
- شبکههای سازمانی
- مراکز داده
- شبکههای شهری
- ارتباطات دوربرد
9. نکات مهم در خرید و استفاده:
- قبل از خرید، مطمئن شوید که این ماژول با دستگاههای شبکهای شما سازگار است.
- نوع فیبر نوری (Single Mode یا Multi Mode) و طول موج مورد نیاز را بررسی کنید.
- از کیفیت فیبر نوری و کانکتورها اطمینان حاصل کنید تا عملکرد بهینه داشته باشید.

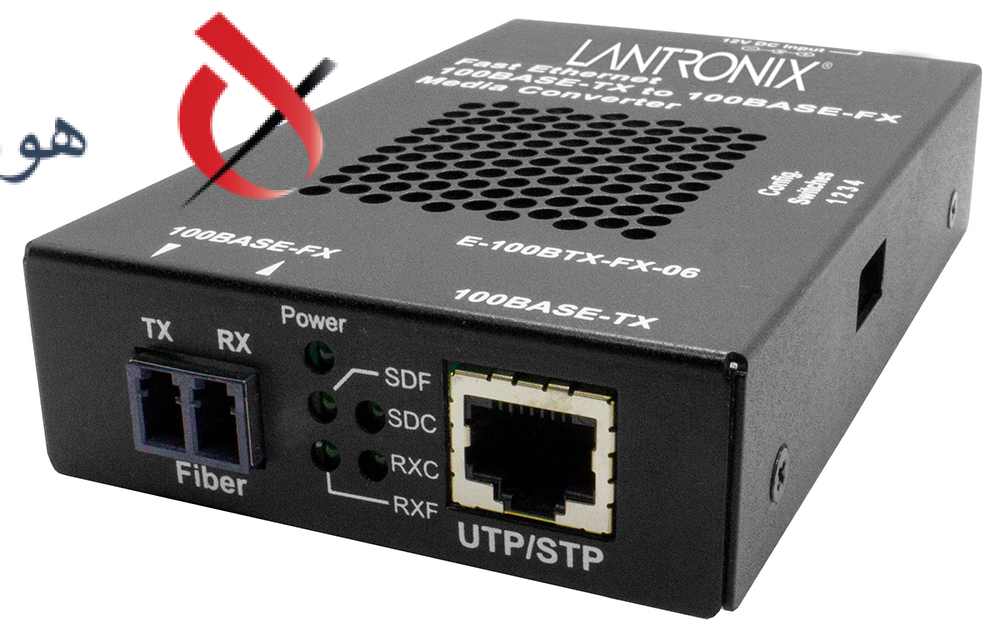

E-100BTX Series Tech Specs
Standards
- IEEE 802.3
- 100Base-FX
- 100Base-TX
Switches
- SW1: Auto-Negotiation On/Off
- SW2: Pause TX On/Off
- SW3: Active Link Pass Through On/Off
- SW4: Far-End-Fault (FEF) On/Off
Status LEDs
- PWR (Power)
- SDF or LKF (Link Fiber)
- SDC or LKC (Link Copper)
- RXF (Receive Fiber)
- RXC (Receive Copper)
Dimensions
- Width: 3″ [76 mm]
- Depth: 4.7” [119 mm]
- Height: 1″ [25 mm]
Power Supply
- External AC/DC required:120-240VAC input, 12VDC Output; unregulated, standard
Power Input
- 9-14VDC
Power Consumption
- 1.75 Watts
Environment
- Operating: 0°C to 50°C
- Humidity: 5% to 95% (non-condensing)
- Altitude: 0 – 10,000 ft.
Weight
- 2 lbs. [0.90 kg]
MTBF
- Greater than 46,768 hours (MIL‐HDBK‐217F)
- Greater than 123,861 hours (Bellcore7 V5.0)
Certifications
- Regulatory: FCC Class A, EN55024, EN55022 Class A, EN61000, CE Mark
