نقد و بررسی سوئیچ سیسکو WS-C3650-48FS-L
سوئیچ سیسکو WS-C3650-48FS-L از جمله سوئیچهای پر سرعت و قدرتمند سری 3650 سیسکو است، که با 48 پورت +PoE، سرعت گیگ، 4 عدد آپلینک ثابت 1 گیگ (SFP)، 4 گیگ حافظه DRAM به علاوه 2 گیگ حافظه Flash و همچنین قابلیت پشته سازی، سوئیچی ایده آل برای شرکتها و سازمانهای متوسط تا بزرگ میباشد.
سوئیچ سیسکو C9300L-48PF-4X-E همچنین مجهز به به سه فن قابل تعویض و نیز منابع تغذیه دوگانه ماژولار میباشد. این سوئیچ قدرتمند از دسته سوئیچهای لایه 3 بوده و از مجموعه ویژگیهای نسخه LAN Base نرم افزار Cisco IOS بهره میبرد.

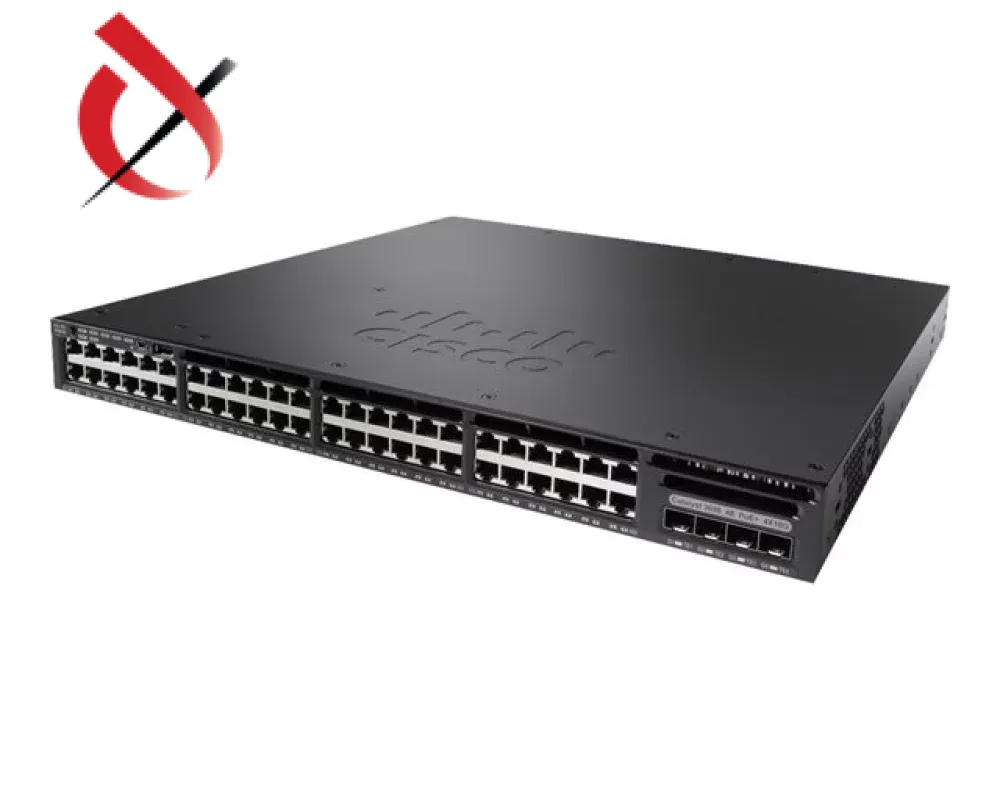

شکل ۱. سوئیچ سیسکو WS-C3650-48FS-L
مروری اجمالی بر مهمترین ویژگیهای سوئیچ سیسکو WS-C3650-48FS-L
سوئیچ سیسکو WS-C3650-48FS-L محصول شرکت سیسکو و عضوی از خانواده سوئیچهای پر سرعت 3650 است. این سوئیچ، همانطور که از نام آن مشخص است، دارای 48 پورت اترنت میباشد که همگی آنها از نوع +PoE میباشند. سوئیچ WS-C3650-48FS-L همچنین، دارای یک قاب فیزیکی رک مونت با ابعاد 4.4 * 44.5 * 48.6 سانتی متر و وزنی در حدود 7.80 کیلوگرم است.
در پنل پشتی این سوئیچ، یک پورت مدیریتی RJ45 با سرعت 10/100/1000 به چشم میخورد که کارشناس شبکه از آن میتواند به منظور وارد کردن تنظیمات خود، بهره ببرد. سوئیچ سیسکو WS-C3650-48FS-L از دو منبع تغذیه اصلی و ریداندنت که هر دو از نوع ماژولار هستند، پشتیبانی میکند.
منبع تغذیه
منبع تغذیه داخلی سوئیچ سیسکو WS-C3650-48FS-L به یک ولتاژ ورودی 100 تا 240 ولتی، در فرکانس 50/60 هرتز نیاز دارد. مقدار توان خروجی این منبع تغذیه AC، حدود 1025 وات است، بنابراین منبع تغذیه مورد استفاده این سوئیچ، قادر به تامین 1025 وات برق متناوب برای این دستگاه است. این سوئیچ همچنین، امکان افزودن یک پاور ریداندنت را نیز دارد.
سوئیچ WS-C3650-48FS-L میتواند حداکثر دو دستگاه منبع تغذیه را در خود جای دهد. این سوئیچ به طور پیش فرض در هنگام خرید، تنها دارای یک منبع تغذیه بوده و منبع تغذیه دوم را میتوان هنگام سفارش سوئیچ یا در هر زمان دیگری و بر حسب نیاز خود، سفارش داد. ماژول منبع تغذیه مورد استفاده برای این سوئیچ، ماژول =PWR-C2-1025WAC میباشد.
شکل ۲. ماژول منبع تعذیه PWR-C2-1025WAC
قابلیت +PoE در سوئیچ سیسکو WS-C3650-48FS-L
سوئیچ سیسکو WS-C3650-48FS-L با پشتیبانی از قابلیت +PoE، از طریق 48 پورت خود، در مجموع یک توان خروجی 775 واتی را جهت تغذیه و برق رسانی به انواع تجهیزات شبکه، نظیر دوربینها، تلفنهای IP، پرینتر و … در اختیار قرار میدهد. منبع تغذیه مورد استفاده این سوئیچ، قادر به تامین 1025 وات برق برای این دستگاه است.
علاوه بر این، شما میتوانید از یک منبع تغذیه ثانویه هم در صورت نیاز و بسته به شرایط خود استفاده کنید. سوئیچ WS-C3650-48FS-L، در زمان خرید با یک منبع تغذیه اولیه پیش فرض ارائه میشود، اما کاربر میتواند بنا به نیاز خود، ماژول پاور متناسب با این دستگاه را خریداری کرده و آن را به عنوان منبع تغذیه دوم، در اسلات تعبیه شده در پنل پشتی این سوئیچ قرار دهد.
ذکر این نکته هم لازم است که اگر تنها یک منبع تغذیه برای این سوئیچ نصب شده باشد، همیشه باید در اسلات مربوط به منبع تغذیه شماره 1 باشد. (شماره ۵ در شکل ۶)
قابلیت استک یا پشته سازی در سوئیچ سیسکو WS-C3650-48FS-L
از دیگر مشخصات این سوئیچ، پشتیبانی از قابلیت بسیار کارآمد استک یا پشته سازی میباشد. سوئیچ WS-C3650-48FS-L در ارائه قابلیت استک، با پشتیبانی از فنآوری StackWise-160، ظرفیت پشته سازی شما را تا 160 گیگابیت بر ثانیه، افزایش میدهد. StackWise-160 قابلیت پشته سازی را برای ایجاد یک استک از 9 سوئیچ هم سری ارائه میدهد.
توجه داشته باشید که ویژگی استک در سوئیچ WS-C3650-48FS-L به صورت اختیاری ارائه میشود. یعنی کاربر در صورت نیاز میتواند، ماژول استک متناسب با این دستگاه (=C3650-STACK-KIT) را خریداری و در اسلات تعبیه شده مربوطه در پشت این سوئیچ نصب کند.
با به کارگیری این کیت در سوئیچ WS-C3650-48FS-L می توان حداکثر تا سقف 9 سوئیچ از سری 3650 سیسکو را روی هم قرار دهد و از یک پهنای باند استک تا 160 Gpbs پهنای باند تحت فنآوری با فناوری Cisco StackWise-160 بهره برد.
شکل ۳. ماژول استک سوئیچ 3650 (C3650-STACK-KIT)
مصرف برق
میزان مصرف برق سوئیچ WS-C3650-48FS-L، در یک ترافیک صفر درصدی 90.8 وات، در ترافیک 10 درصدی، 108.7 وات و در یک ترافیک صد در صدی، 109.4 وات بوده، میانگین وزنی مصرف برق آن، 106.98 وات میباشد.
مشخصات فنی
سوئیچ 48 پورت WS-C3650-48FS-L دارای یک حافظه DRAM با ظرفیت 4 گیگابایت و حافظه فلشی با ظرفیت 2 گیگابایت میباشد.
مشخصات فیزیکی
سوئیچ سیسکو WS-C3650-48FS-L دارای ابعادی برابر 1.73 * 17.5 * 19.125 اینچ، معادل 4.4 * 44.5 * 48.6 سانتیمتر و وزنی در حدود 17.20 پوند، معادل 7.80 کیلوگرم میباشد. این سوئیچ با ابعاد ذکر شده، رک مانت با قابل نصب در رک بوده و یک فضای یک واحدی را داخل رک شبکه به خود اختصاص میدهد.
پنل جلویی سوئیچ سیسکو WS-C3650-48FS-L
شکل ۴. پنل جلویی سوئیچ WS-C3650-48FS-L
- دکمه Mode
- LEDهای وضعیت
- پورت (کنسول) USB mini-Type B
- پورت ذخیره سازی USB Type A
- 48 پورت +PoE با سرعت 10/100/1000
- چهار پورت آپلینک ثابت، با سرعت 1 گیگابیت بر ثانیه (چهار پورت SFP)

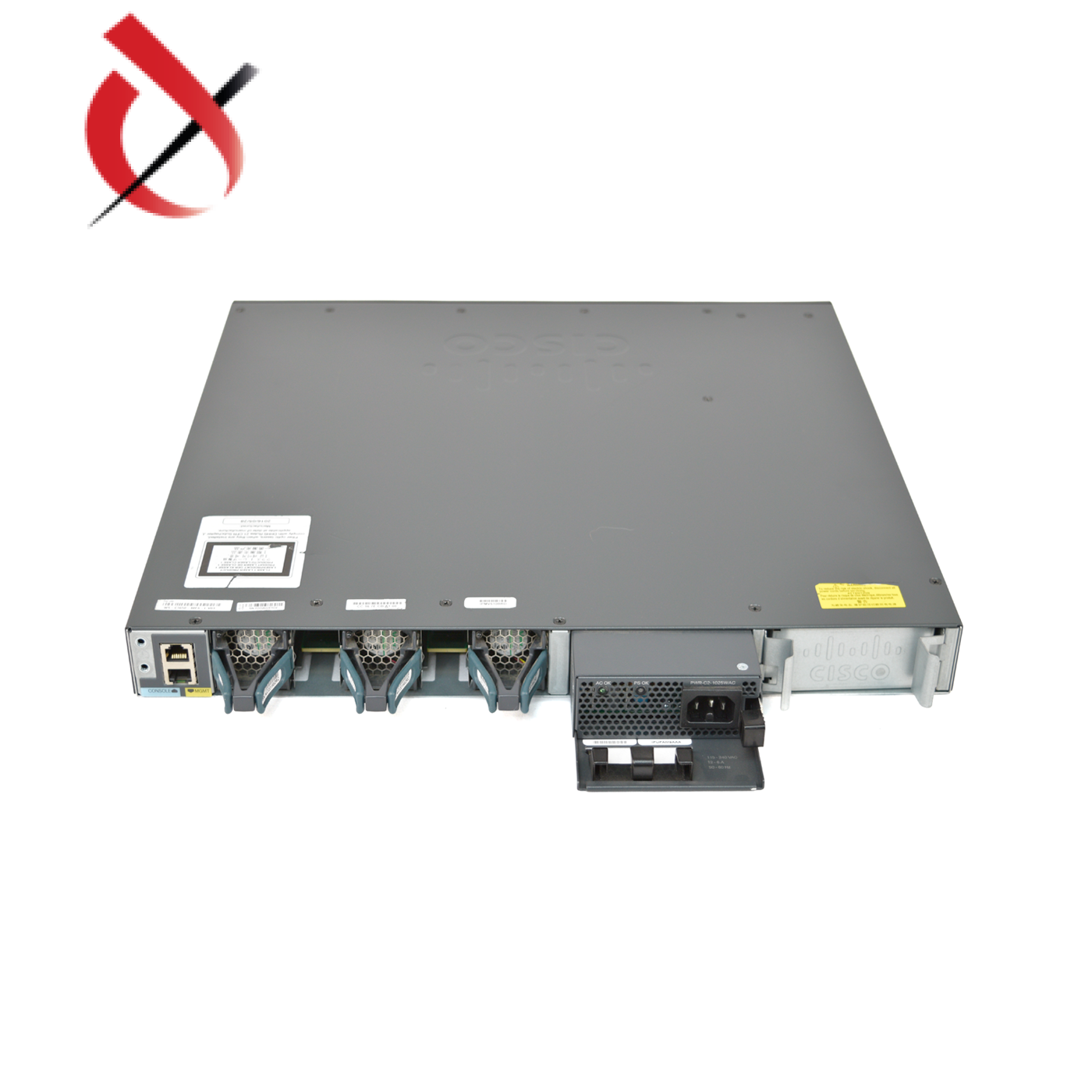

شکل ۵. پنل پشتی سوئیچ WS-C3650-48FS-L
پنل پشت سوئیچ سیسکو WS-C3650-48FS-L
- کانکتور اتصال به زمین
- پورت کنسول RJ-45
- پورت مدیریتی RJ-45 با سرعت 10/100/1000
- فنهای ماژولار اصلی و ریداندنت دستگاه (3 فن ماژولار)
- اسلات مربوط به منبع تغذیه اصلی (اسلات کناری، مربوط به منبع تغذیه ثانویه (اختیاری) است)
- ماژولهای استک
جدول مشخصات سوئیچ WS-C3650-48FS-L
| نام سوئیچ | WS-C3650-48FS-L |
| پورتهای Downlink | 48 پورت +PoE با سرعت 10/100/1000 |
| نسخه سیستم عامل IOS سیسکو | LAN Base |
| پورتهای آپلینک | 4 عدد آپلینک ثابت 1 گیگ (چهار پورت SFP) |
| قابلیت PoE | دارد/+PoE |
| قابلیت استک | دارد/اختیاری |
| منبع تغذیه AC اولیه (پیش فرض) سوئیچ | =PWR-C2-1025WAC |
| Switching Capacity | 176 Gbps |
| (Forwarding Rate) حداکثر نرخ ارسال | 77.37 Mpps |
| 160Gbps | پهنای باند استک |
| DRAM | 4 گیگابایت |
| حافظه فلش | 2 گیگابایت |
| ابعاد | 4.4 * 44.5 * 48.6 سانتیمتر |
| وزن | 7.80 کیلوگرم |
| نوع محفظه | Rack-mountable – 1U |
